Lentzāģa regulēšana kokam: griešanas ātrums, spriegojums un vadotnes
Lentzāģis kokam zāģē taisni, ja zāģlente skrien skriemeļu vidū, ir pareizi saspriegota un vadotnes atrodas cieši pie tās, bet bez spiediena. Parādīsim regulēšanu 7 soļos, griešanas ātrumu galda un baļķu lentzāģiem, kā to aprēķināt pēc skriemeļa apgriezieniem, ko darīt ar šķību griezumu un kāds griezuma platums ir mūsu zāģlentēm.

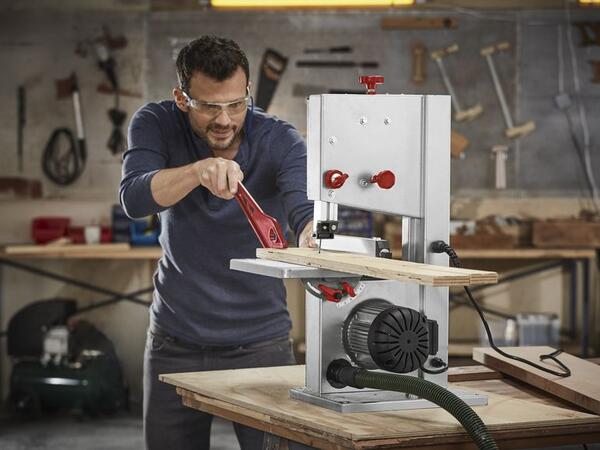

Kokapstrādes lentzāģa tehniskā regulēšana
Pārskats
Ko zāģim noregulēt
Labi noregulēts zāģis zāģē taisni, zāģlente tajā kalpo ilgāk un darbs ir drošāks. Darba gaita attiecas uz galda un galdniecības lentzāģiem kokam, atšķirības baļķu lentzāģiem norādām atsevišķi.
370–1 500 m/min
zāģlentes ātrums galda un galdniecības lentzāģiem
maks. 3 mm
nospriegotas lentes ieliekums ar pirkstu uz sāniem
zoba pamatne
galda lentzāģiem zāģlente virzās pa augšējā skriemeļa vidu
+0,2 mm
pieskaitiet zobu izlocījumam un iegūsiet faktisko griezuma platumu
Pāriet uz:
Darba gaitaĀtrumsUz skriemeļiemSpriegojumsVadotnesPadeves spiediensŠķībs griezumsGriezuma platumsPēc darbaJautājumi
Darba gaita
Regulēšana 7 soļos
1Atvienojiet zāģi un notīriet toIzvelciet kontaktdakšu no kontaktligzdas. No skriemeļiem, vadotnēm un birstes notīriet zāģskaidas un sveķus un pārbaudiet, vai visi gultņi brīvi griežas.
2Atbīdiet vadotnesSānu vadotnes un aizmugurējo gultni atbīdiet no lentes, lai tie netraucētu to novietot.
3Uzlieciet un nospriegojiet lentiGalda pusē zobiem jābūt vērstiem uz leju. Lenti nospriegojiet tā, lai ar pirkstu to varētu ieliekt uz sāniem ne vairāk kā par 3 mm. Kā atpazīt pareizu spriegojumu
4Novietojiet lenti uz skriemeļiemGrieziet augšējo skriemeli ar roku un noregulējiet tā slīpumu, lai zoba pamatne skrietu skriemeļa vidū. Lente skriemeļu vidū
5Noregulējiet vadotnesVirs galda un zem tā: sānu vadotnes cieši pie lentes bez spiediena un ārpus zobiem, aizmugurējo gultni tā, lai lente tukšgaitā tam nepieskartos. Vadotnes un aizmugurējais gultnis
6Iestatiet ātrumuJa zāģim ātrumu var mainīt, izvēlieties to pēc koksnes un darba veida. Kādu ātrumu iestatīt
7Izdariet izmēģinājuma griezumuAr stūreni pārbaudiet, vai galds ir perpendikulārs lentei. Aizveriet vākus, ļaujiet lentei brīdi paskriet tukšgaitā un mēģiniet zāģēt. Ja griezums novirzās
Griešanas ātrums
Kādu griešanas ātrumu iestatīt
Griešanas ātrums ir ātrums, ar kādu pārvietojas zāģlente. To norāda metros minūtē (m/min) vai metros sekundē (m/s), 1 m/s = 60 m/min. Galda lentzāģiem parasti ir divi ātrumi vai bezpakāpju regulēšana, baļķu zāģiem parasti viens.
| Zāģis un koksne | m/min | m/s |
|---|---|---|
| Galda un galdniecības lentzāģi | 370–1 500 | 6–25 |
| Baļķu zāģi, mīksta koksne (egle, priede, papele) | 1 500–2 100 | 25–35 |
| Baļķu zāģi, cieta koksne (ozols, dižskābardis, robīnija) | 1 200–1 800 | 20–30 |
| Baļķu zāģi, universāls iestatījums | 1 500–1 800 | 25–30 |
Baļķu zāģiem vērtības attiecas uz aptuveni 35 mm platu zāģlenti.
Mazāks ātrums
✓smalks darbs un kontūru izzāģēšana
✓cieta koksne
✓šauras lentes 3–10 mm
✓samazinot ātrumu, lente kalpo līdz pat trim reizēm ilgāk
Lielāks ātrums
✓taisni un gareniski griezumi
✓mīksta un svaiga koksne
✓lieli šķērsgriezumi
✓lente paspēj aizvadīt skaidas un griezumā nesmok
Kā atpazīt nepareizu ātrumu
Kā noteikt sava zāģa ātrumu
Ja ātrums nav norādīts uz datu plāksnītes, aprēķiniet to pēc skriemeļa diametra un apgriezieniem: ātrums (m/s) = 3,14 × skriemeļa diametrs (m) × skriemeļa apgriezieni minūtē ÷ 60. Rēķiniet ar skriemeļa, nevis motora apgriezieniem – starp tiem parasti ir siksna.
Lentzāģa regulēšana: zoba pamatne augšējā skriemeļa vidū, sānu vadotnes cieši pie zāģlentes ārpus zobiem, aizmugurējais gultnis ar nelielu atstarpi aiz lentes
Regulēšana
Skriemeļi, spriegojums un vadotnes
Lente skriemeļu vidū
Zoba pamatnei (zemākajai vietai starp zobiem) jāskrien augšējā skriemeļa (riteņa) vidū. Stāvokli iestatīsiet ar augšējā skriemeļa slīpumu, parasti ar skrūvi zāģa aizmugurē.
✓Lentei tobrīd jābūt vismaz daļēji nospriegotai un vadotnēm atbīdītām.
✓Grieziet skriemeli ar roku un vērojiet, kurp lente pārvietojas. Uzmanieties ar pirkstiem.
✓Platai lentei, kuras zoba pamatni vidū novietot neizdodas: ne aizmugurējā mala, ne zobu smailes nedrīkst izvirzīties pāri skriemeļa malai.
✓Lente nedrīkst būt platāka par skriemeli.
✓Baļķu zāģi: zobiem jāizvirzās ārpus skriemeļa, tie nedrīkst gulēt uz skriemeļa.
Spriegojums
Visprecīzāk lenti nospriegosiet ar spriegojuma mērītāju (tenzometru). Bez tā pareizu spriegojumu aptuveni atpazīsiet pēc četrām pazīmēm:

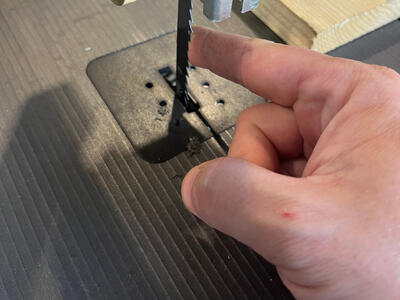

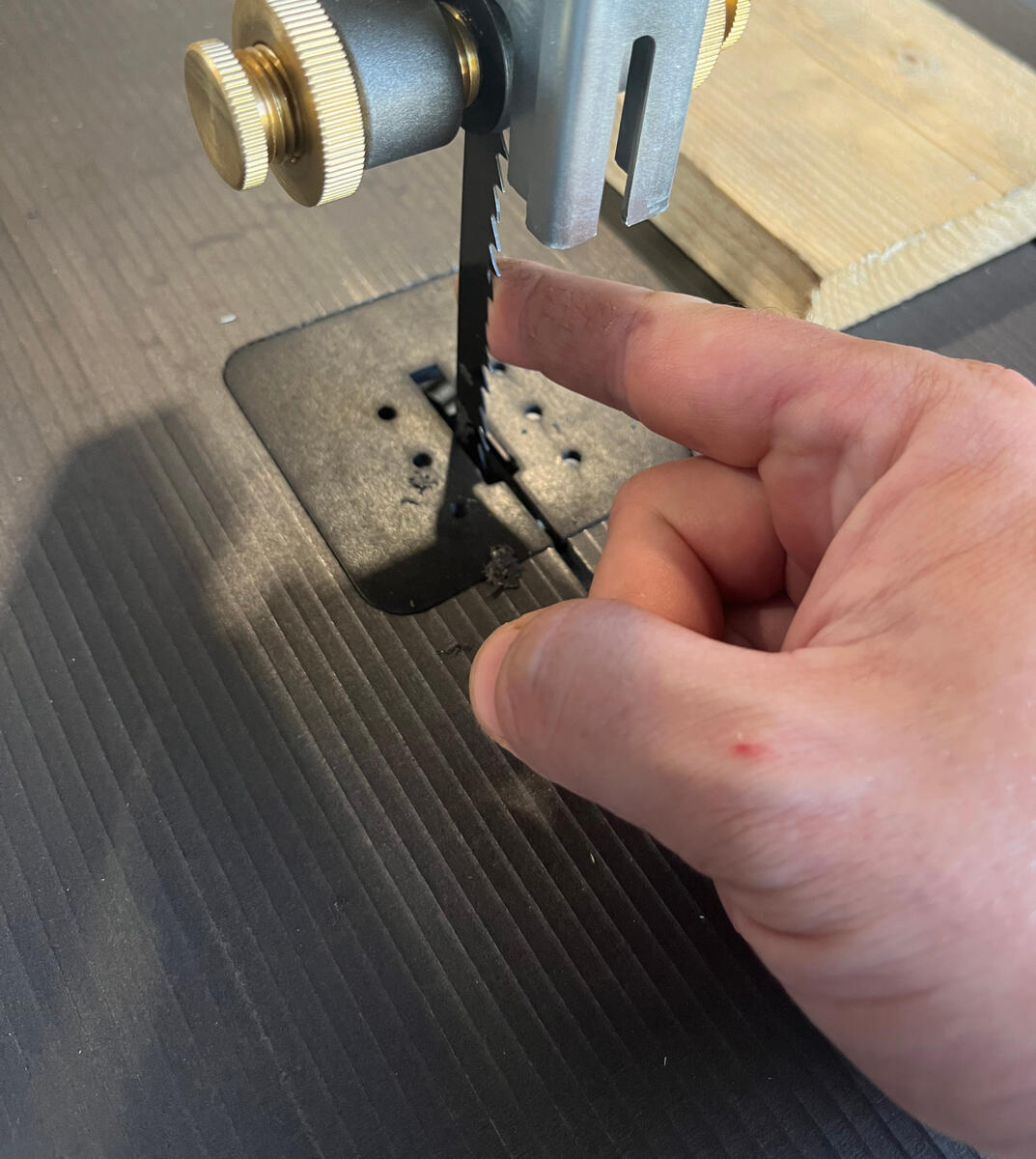

✓Ar pirkstu lenti var ieliekt uz sāniem ne vairāk kā par 3 mm. Zāģis izslēgts, vāks atvērts, mēriet kreisajā pusē, kur nav vadotņu.
✓Piesitot lente skan metāliski.
✓Spriegotāja šķīvjveida atsperes nav saspiestas līdz galam.
✓Abus skriemeļus var viegli iegriezt ar pirkstu. Ja tas neizdodas, lente ir pārspriegota vai zāģī ir liela pretestība.
Nepietiekami nospriegota lente
✓novirzās un peld
✓nezāģē taisni
✓var noskriet no skriemeļa
Pārspriegota lente
✓plīst metinājumā un ārpus tā
✓bremzē skriemeļus, zāģis zaudē apgriezienus
✓noslogo rāmi, skriemeļus un gultņus
Vērtības N/mm² un darba gaitu ar spriegojuma mērītāju atradīsiet rakstā Kā saspriegot zāģlenti kokam.
Vadotnes un aizmugurējais gultnis
✓Sānu vadotnes (klučus vai gultņus) iestatiet pēc iespējas tuvāk lentei, bet bez spiediena.
✓Vadotnes nedrīkst skart zobus.
✓Aizmugurējo gultni noregulējiet tā, lai lente tukšgaitā tam nepieskartos. Citādi aizmugurējā mala sablīvējas, sacietē un lente plīst.
✓Augšējās vadotnes nolaidiet pēc iespējas tuvāk materiālam.
Kāpēc lentes plīst un kā to atpazīt pēc plīsuma vietas: Kāpēc plīst zāģlentes kokam.
Zāģējot
Padeves spiediens griezumā
Materiālu griezumā virziet viegli un vienmērīgi. Nekad nespiediet to ar lielu spēku – draud smaga trauma un lentes bojājums. Ja jāspiež, rīkojieties vienā no šiem veidiem:
●Palieliniet lentes ātrumu. Iespējams, lente griezumā smok.
●Palēniniet padevi. Iespējams, zāģējat pārāk ātri.
●Izvēlieties lielāku zobu. Kā to izdarīt: Zāģlentes zobu soļa izvēle kokam.
●Pārbaudiet asumu. Trulu lenti nomainiet.
Lente griež šķībi vai novirzās
No diskusijas: ja zāģis pēc 5–8 cm pārstāj griezt vai novirzās, problēma bieži ir vadotnēs, nevis lentē. Palīdzēja lielāks zobs (3 TPI) un pēc iespējas platāka lente, kādu zāģis panes.
Tabula
Griezuma platums mūsu zāģlentēm kokam
Griezuma platums ir spraugas platums, ko zāģlente izzāģē koksnē. Tas atbilst zobu izlocījumam (iestatījumam), kam pieskaitiet aptuveni 0,2 mm zāģa vibrāciju dēļ. Cik tieši, ir atkarīgs no iekārtas tipa un stāvokļa. Kas ir izlocījums, skaidrojam terminu vārdnīcā.
Carbon Flexback
| Platums × biezums (mm) | TPI | Izlocījums (mm) |
|---|---|---|
| 3 × 0,65 | 14 Reg | 1,09 |
| 6 × 0,36 | 4 Skip, 6 Skip, 10 Reg, 24 Reg | 1,0 |
| 6 × 0,65 | 4 Skip | 1,27 |
| 6 × 0,65 | 8 Reg | 1,21 |
| 8 × 0,65 | 10 Reg | 1,21 |
| 10 × 0,65 | 3 Skip | 1,5 |
| 10 × 0,65 | 6 Reg | 1,25 |
| 13 × 0,65 | 3 Skip | 1,5 |
| 13 × 0,65 | 6 Reg | 1,27 |
| 16 × 0,65 | 3 Skip | 1,55 |
| 16 × 0,65 | 6 Reg | 1,5 |
| 16 × 0,65 | 10 Reg | 1,27 |
| 20 × 0,8 | 2 Hook | 1,6 |
| 20 × 0,8 | 6 Reg | 1,55 |
| 20 × 0,8 | 10 Reg | 1,27 |
| 25 × 0,9 | 3 Skip | 1,55 |
| 25 × 0,9 | 10 Reg | 1,5 |
| 32 × 1,1 | 3 Hook | 1,75 |
Carbide Wood
| Platums × biezums (mm) | TPI | Izlocījums (mm) |
|---|---|---|
| 13 × 0,65 · 20 × 0,6 · 25 × 0,6 | 1,5–2 | 1,2 |
RipperS PREMIUM
| Platums × biezums (mm) | TPI | Izlocījums (mm) |
|---|---|---|
| 27 × 0,9 | 2 Hook | 1,9 |
| 32 × 0,9 · 34 × 0,9 · 35 × 0,9 | 1,1 HARD / SOFT | 2,0 / 2,3 |
| 32 × 1,1 · 34 × 1,1 · 35 × 1,1 · 38 × 1,1 | 1,1 HARD / SOFT | 2,2 / 2,5 |
| 38 × 1,3 | 1,1 HARD / SOFT | 2,4 / 2,7 |
Baļķu zāģlentes. HARD = cieta koksne (zobi mazāk izlocīti), SOFT = mīksta koksne (zobi vairāk izlocīti).
Pēc darba
Pēc darba atslābiniet lenti
✓Atslābiniet lenti. Pastāvīgs spriegojums noslogo spriegotāja atsperi, rāmi, skriemeļus un lenti.
✓Pārbaudiet, vai lentē nesāk veidoties plaisas un vai nav izlūzušu zobu.
✓Lenti un skriemeļus tīriet ar kokvilnas lupatu, mīkstu suku vai sveķu tīrītāju, nekad ar metāla instrumentu.
✓Baļķu zāģlentes aizsērē ar sveķiem, tāpēc zāģēšanas laikā tās eļļojiet un tīriet. Par šķidrumiem lenšu dzesēšanai un eļļošanai stāstām rakstā Zāģlentes dzesēšana metāla griešanai.
No diskusijas
Biežākie jautājumi
?Zāģējot zāģis zaudē apgriezienus. Vai vainīga lente?
Drīzāk nē. Pārbaudiet, vai neslīd siksna starp motoru un skriemeli. Kad lente ir nospriegota, abus skriemeļus ir jāspēj viegli iegriezt ar pirkstu. Ja tas neizdodas, kaut kur ir liela pretestība: spriegotājā, siksnas pārvadā vai skriemeļu gultņos.
?Kādu ātrumu iestatīt baļķu lentzāģim?
Aptuveni 35 mm platai lentei: mīkstai koksnei 25–35 m/s, cietai 20–30 m/s. Vairums baļķu zāģu darbojas ar 25–30 m/s. Sāciet ar mazāku ātrumu un vērojiet griezumu un skaidas.
?Zāģis griež pa kreisi, man ir 6 mm lente. Ko darīt?
Šaura lente taisnos griezumos viegli novirzās. Izmēģiniet platāku lenti, galda lentzāģim, piemēram, 13 × 0,65 vai 16 × 0,65 mm, lielāku zobu un pārbaudiet spriegojumu un vadotnes. Vairāk sadaļā Lente griež šķībi.
?Zobi vērsti uz augšu, nevis uz leju pret galdu.
Lente ir apgriezta. Atvienojiet zāģi, noņemiet lenti un apgrieziet to otrādi, iekšpusi uz āru. Strādājiet cimdos un ar brillēm – atsperīgā lente var izlēkt.
Neatradāt atbildi? Jautājiet diskusijā zem raksta vai rakstiet uz info@dudrsaw.lv. Mēs palīdzēsim.
Izvēlieties zāģlenti
kopā fotogrāfiju:
6
kopā fotogrāfiju:
6
Jūsu jautājumi
Sveicināti, paldies par jūsu jautājumu. Izgriešanai mums noliktavā ir šauri lentzāģa asmeņi, kurus varam sametināt jūsu iekārtai atbilstošā garumā, t.i., 2305 mm.
Pie asmens biezuma 0,65 mm varat izvēlēties, piemēram, starp:
Flexback 2305 × 3 × 0,65 mm, TPI 14 Regular
Flexback 2305 × 4 × 0,65 mm, TPI 10 Regular
Flexback 2305 × 6 × 0,65 mm – šim platumam ir pieejami dažādi zobojumi.
Piedāvājam arī plānākus lentzāģa asmeņus ar biezumu 0,36 mm un 0,50 mm:
Flexback 2305 × 6 × 0,36 mm – pieejami aptuveni četri dažādi zobojuma veidi.
Flexback 2305 × 6 × 0,50 mm – pieejami divi dažādi zobojuma veidi.
Iesakām izmēģināt vairākus dažādus lentzāģa asmeņus un tad noteikt, kurš platums un zobojums vislabāk atbilst jūsu darba stilam.
Varat arī iegādāties lentzāģa asmeņu komplektu par izdevīgāku cenu, kas sagatavots speciāli jūsu iekārtai, šeit: Lentzāģis DICTUM BS 320-12.
Iesakām arī izlasīt mūsu rakstu VIDEO: Koka lentzāģa asmens platuma izvēle, kurā grafiski parādīts, cik mazu rādiusu iespējams izgriezt ar dažāda platuma lentzāģa asmeņiem.
Vēlam veiksmi darbā ar jauno zāģi. Ar cieņu, Dudr Saw komanda
Labdien, paldies par jūsu jautājumu.
Pēc apraksta, tas neliekas kā zāģa riepas problēma, bet gan pašas lenteņzāģa problēma – konkrēti motors, spriegošanas mehānisms vai pretestība pārnesumos. Ja zāģis zaudē apgriezienus pat griežot plānāku materiālu, tas nozīmē, ka motors nespēj uzturēt stabilu jaudu.
Iespējamie iemesli:
1. Josta starp motoru un zāģa riteni – ja tā ir vaļīga vai slīd, zāģis zaudē apgriezienus slodzes laikā.
2. Ar pievilktu zāģa riepu, abiem riteņiem vajadzētu viegli griezties ar pirkstu. Ja nē, tad kaut kur ir pārmērīga pretestība (piemēram, spriegošanas mehānismā, jostas piedziņā vai riteņu gultņos).
3. Jūs nemaināt zāģa apgriezienus – ja līdz šim tas ir zāģējis pareizi, problēma ir mehāniska, nevis apgriezienu iestatījumos.
4. Zāģa riepa nedrīkstētu būt tik stipri pievilkta, lai mašīnas daļas deformētos vai izliektos, tādējādi radot bremzējošu efektu riteņiem. Pēc riepas pievilkšanas, riteņiem joprojām vajadzētu viegli griezties ar pirkstu bez jūtamas pretestības.
Ja jūsu zāģim joprojām ir garantija, mēs noteikti iesakām apsvērt garantijas remontu vai mašīnas nomaiņu – pārdevēji parasti šādus gadījumus bez problēmām atrisina, nomainot pret jaunu ierīci.
Attiecībā uz otro jautājumu:
Jā, pēc darba pabeigšanas iesakām atlaist zāģa riepas spriegojumu. Tas novērsīs spriegojuma mehānisma atsperes un pašas riepas pastāvīgu slodzi, tādējādi pagarinot to kalpošanas laiku.
Ja jums nepieciešama papildu palīdzība, lūdzu, sazinieties ar mums.
Novēlam veiksmi darbā ar zāģi. Ar sveicieniem, Simonds komanda
Labdien, paldies par Jūsu jautājumu – ir grūti atbildēt attālināti, bet man ienāk prātā:
- Slikti uzstādīts vai deformēts rāmis
- Nepietiekama amortizācija (piem., gumijas paliktņi)
- Atskrūvētas skrūves vai savienojumi
- Nepareizi nospriegots vai bojāts zāģa lents
- Nesabalansēts motors vai riteņi
Mēģiniet novietot zāģi ārpus piekabes un salīdziniet darbību. Ja nepieciešams, droši sazinieties ar mums vēlreiz, lai mēs varētu rūpīgāk izskatīt.
Ar sveicieniem, Pāvels Dudrs
Cienījamais klients, daži mazi galda lentzāģi ir aprīkoti ar 2 ātrumiem, piemēram, 400 m/s un 800 m/s. Zemākais ir cietkoksnim, bet augstākais mīkstkoksnim. Baļķu lentzāģi ar šauru lentu parasti nodrošina apmēram 19 m/s ātrumu, ko nevar mainīt. Ja jūsu ātrums ir pārāk zems, uz koka, piemēram, paliks zāģu skaidas.
Paldies, veiksmi, Pavels Dudrs
Labdien, vai Jūs ļāvāt tam "atpūsties"? Ko teiktu par spriedzi?
Tā es neko daudz nevaru ieteikt.
Labdien, baļķu zāģripām galvenokārt ir atkarīgs no asmens platuma. Ja izmantojat aptuveni 35 mm platu asmeni, iesakām šādas vērtības: Mīkstais koks (egle, priede, papeles): apmēram 25–35 m/s, Cietais koks (ozols, dižskābardis, akācija): apmēram 20–30 m/s
Praksē vairums baļķu zāģripu darbojas ar 25–30 m/s kā universālas. Iesakām sākt ar zemāku ātrumu, novērojiet griezuma kvalitāti un skaidu formu. Ja griezums ir raupjš vai asmens vibrē – samaziniet ātrumu, ja asmens
Labdien, iemesli, kāpēc zāģa lente griež greizi, var būt šādi: mazs zobu solis, zāģa lentes mazs platums vai biezums, zāģa lente nav pietiekami saspridzināta. Iesaku izmēģināt platāku lenti, piemēram, 13x0,65 vai 16x0,65
Ar sveicieniem, Dudr komanda.
